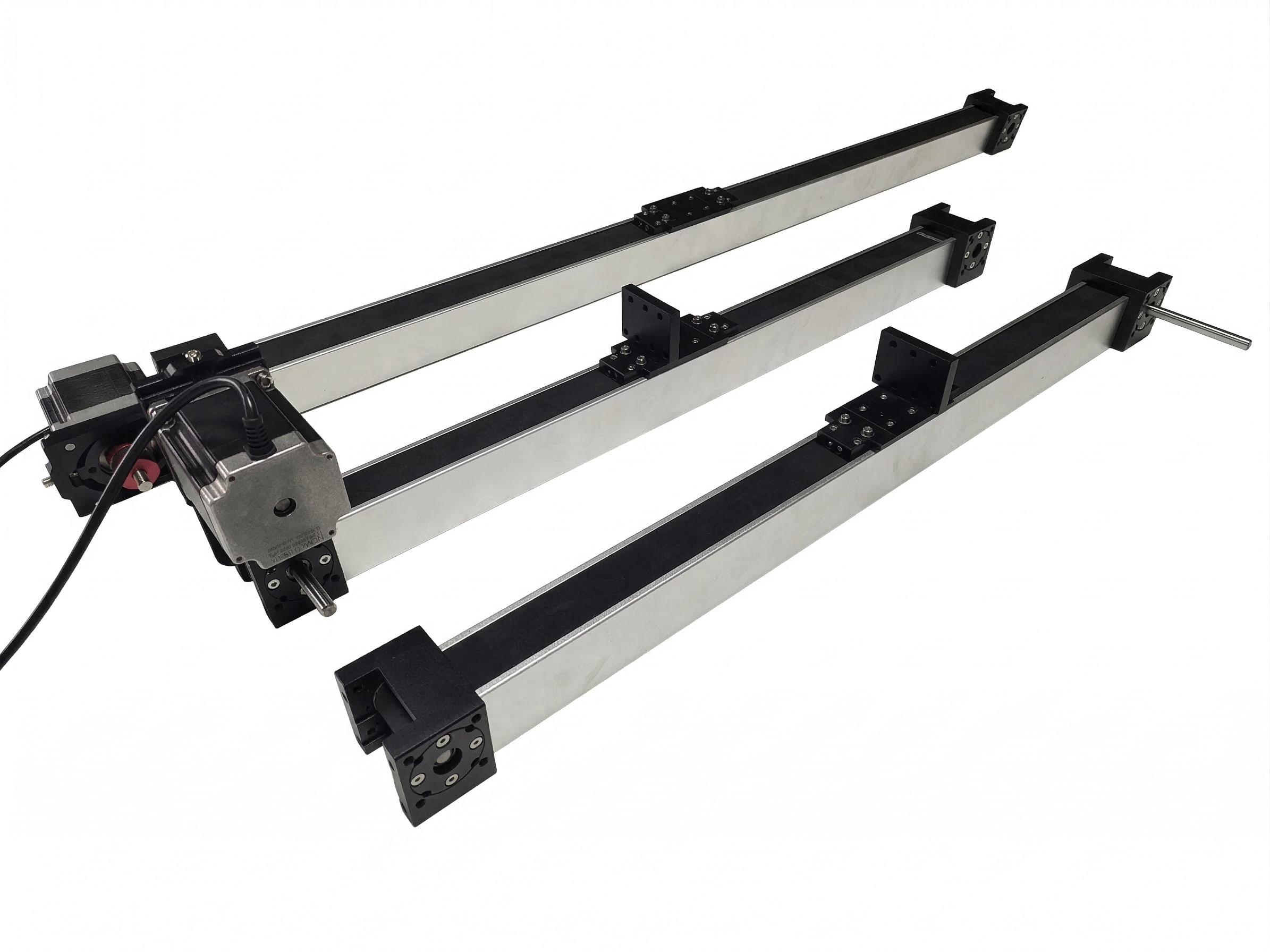

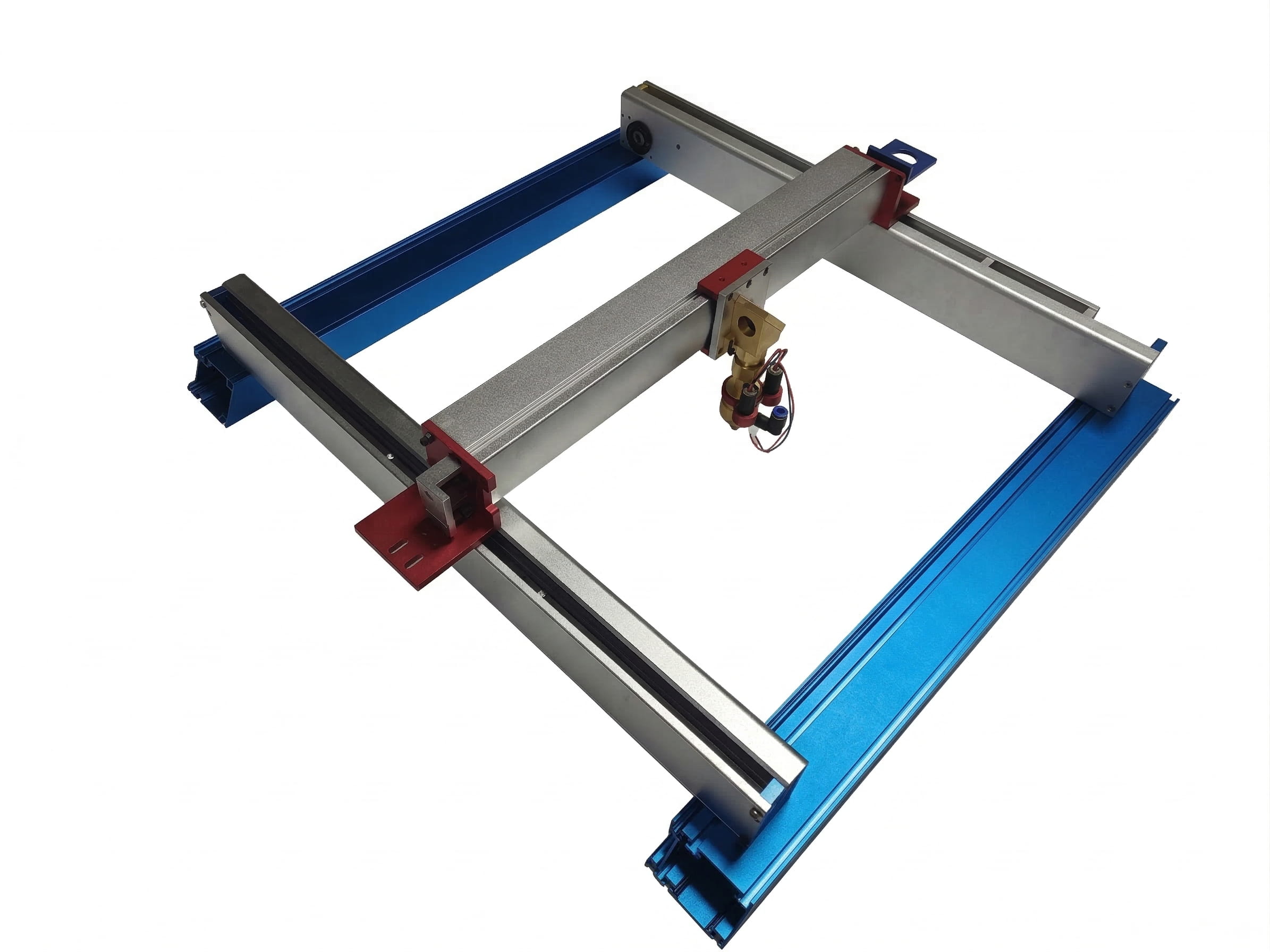

Fabricante profesional OEM/ODM de kits modulares de movimiento lineal. Nos especializamos en sistemas de pórtico versátiles accionados por correa, diseñados para grabado láser, dibujo de precisión (plotters) y tareas automatizadas de recogida y colocación de baja exigencia. Longitudes de carrera totalmente personalizables (X/Y/Z) para adaptarse perfectamente a sus dibujos técnicos 2D o 3D.
Pago :
T/T, PayPal, Western Union, L/COrigen del producto :
Shenzhen / Guangzhou (Optional)Plazo de entrega :
7-15 days for samples; 20-30 days for mass productionEmbalaje :
Protective foam + standard export carton / wooden caseCertificación de materiales :
RoHS, REACH, ISO9001 CompliantCapacidad de suministro :
50,000 Pieces per MonthCostumbre :
It can be customized according to the drawings
Kits de movimiento lineal de alta precisión para montaje propio, con rieles sincronizados accionados por correa y diseños de pórtico modulares. Ideales para la construcción de grabadoras láser personalizadas, plotters 2D/3D y sistemas de automatización CNC ligeros con desplazamiento suave y de alta velocidad.
| Materiales | Perfiles de aleación de aluminio 6061 / Serie 20 |
| Acabado superficial | Anodizado transparente/negro, chorro de arena |
| Motores aplicables | Motores paso a paso NEMA 17 (personalizables para NEMA 23 |
| Proceso de mecanizado | Extrusión de precisión, fresado CNC, corte láser |
| Control de calidad | Prueba de suavidad de movimiento, comprobación de rectitud del perfil, verificación de ajuste. |
| Tolerancia | ±0,05 mm a ±0,1 mm |
| Longitud del viaje | De 100 mm a 1500 mm (estándar), personalizable hasta 2500 mm. |
| Sistema de transmisión | Correa de distribución GT2 de alta resistencia (6 mm/10 mm de ancho) |
| Repetibilidad | ±0,1 mm |
Nuestras ventajas
Diseño de herramientas y productos OEM/ODM basado en sus planos.
Extrusión de aluminio de alta precisión para componentes estructurales estables.
Mecanizado CNC multieje con procesamiento de tolerancias estrictas.
Opciones de anodizado, arenado, cepillado y recubrimiento en polvo.

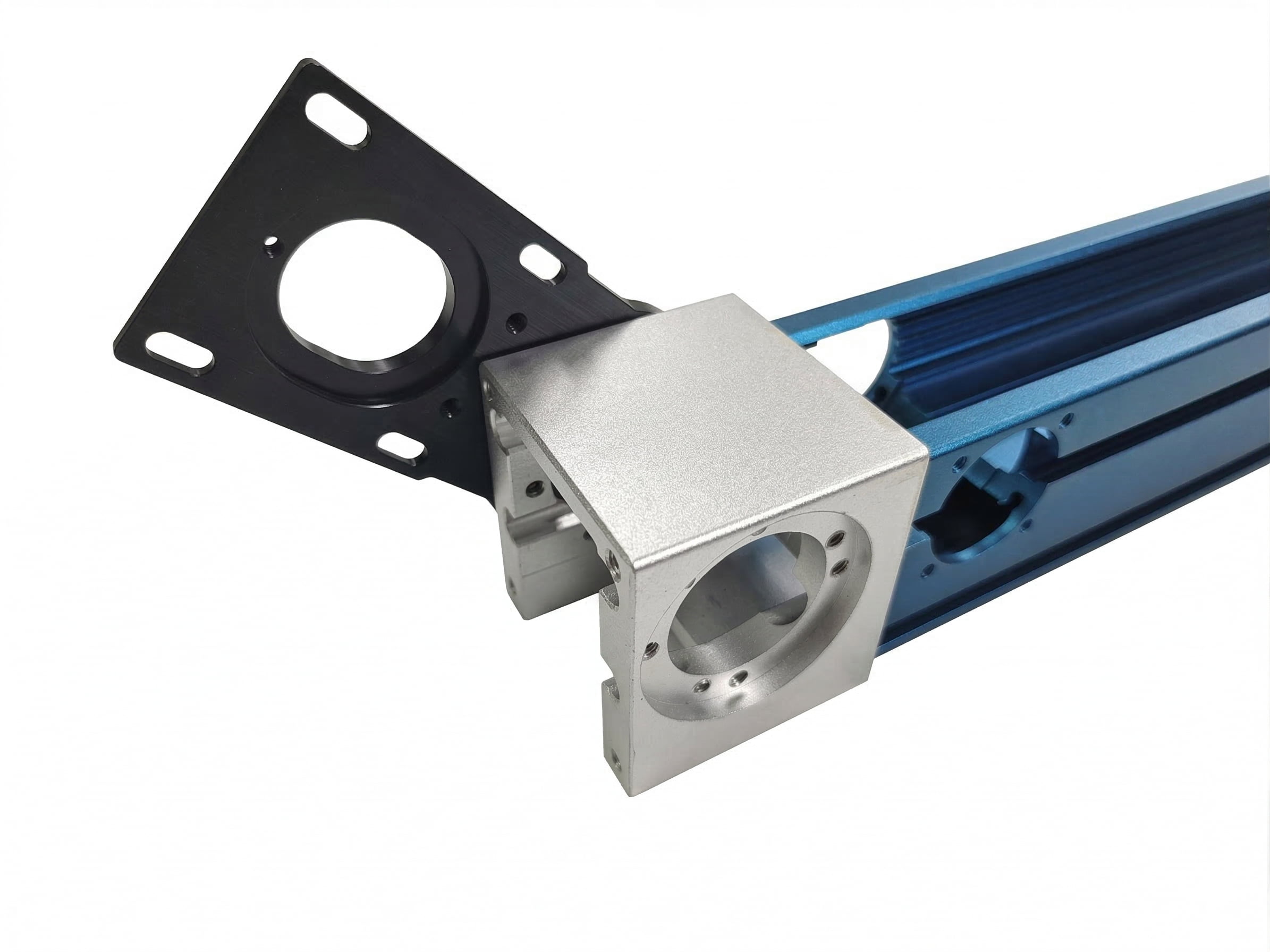

P: ¿Pueden personalizar los soportes del motor para mis motores paso a paso específicos?
Sí. Nuestros kits estándar vienen preperforados para motores paso a paso NEMA 17 (42 mm), ideales para máquinas láser y de dibujo caseras. También podemos proporcionar placas de montaje personalizadas para motores NEMA 23 si su proyecto requiere mayor torque. Simplemente envíenos el número de modelo o el plano de su motor.
P: ¿Cuál es la longitud máxima de recorrido recomendada para estos rieles accionados por correa?
A: Para una estabilidad y tensión óptimas de la correa, recomendamos una longitud máxima de carrera de 1500 mm a 2000 mm. Para tramos más largos, ofrecemos perfiles de aluminio reforzados y correas dentadas de alta tensión para garantizar un movimiento suave sin deformaciones.
P: ¿Los envían como kits para armar o como sistemas completamente ensamblados?
R: Ofrecemos ambas opciones. Puede pedir kits listos para usar para una instalación rápida, o kits de bricolaje sin ensamblar para ahorrar significativamente en los gastos de envío internacionales. Se incluyen instrucciones de montaje detalladas con cada envío.
P: ¿Cuál es la precisión y la repetibilidad en condiciones reales de este sistema de pórtico?
A: Este sistema de transmisión por correa está optimizado para alta velocidad y un desplazamiento suave. La repetibilidad es de aproximadamente ±0,1 mm, lo cual es más que suficiente para el grabado láser, el trazado 2D y la automatización de tareas ligeras de recogida y colocación.
P: ¿Hay colores personalizados disponibles para los perfiles de aluminio?
R: Por supuesto. Ofrecemos anodizado profesional en plata, negro y azul como estándar. Para pedidos al por mayor, podemos personalizar el color para que coincida con su marca. Nuestro acabado anodizado ofrece una excelente resistencia al desgaste y una apariencia profesional.
